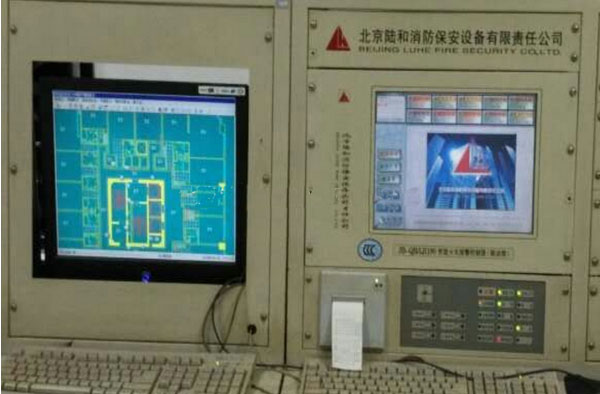

一、系統設計安裝要求

1. 各類探測器及手動報警按鈕的分布應依照GB50116-98《火災自動報警系統設計規范》進行設計安裝。

2. 在本系統中的信號線必須使用≥RVS－2×1.0mm2的雙絞線，24V電源線應使用≥RVS－2×1.5mm2以上的雙絞線，并且必須保證導線的耐壓等級在交流500V以上。當接線過長時，需適當加粗線徑。

3. 系統各回路中所接負載的數量及接線方法均參照《火災自動報警控制系統設計應用說明書》及《JB－QB/LH160火災報警控制器使用說明書》。

4. 控制器與外部設備連接時，導線在機內的走線盡可能短。

5. 控制器的容量設置應與工程要求相匹配，用戶需根據使用容量向公司訂制不同容量的控制器，若工程中所接負載超過控制器容量，系統將停止檢測。

二、工程調試大綱

1、調試前的檢查

1.1 控制器機箱及穿線金屬管應良好接地。

1.2 設備與負載接線測試完畢后，在未加任何負載時對信號線進行校驗，檢測時將兩總線短接后用500V兆歐表檢測兩總線對地電阻應＞20MΩ（不允許將500V兆歐表接在兩總線之間測量及帶載測量）。

1.3 回路滿載時，用萬用表測兩線間電阻應＞200KΩ，兩總線之間不能短路，兩總線與其它線路及大地（鐵管）之間也不能短路。

1.4 校驗完成之后，開啟電源，應先用萬用表直流檔量主電路板各回路輸出電壓為

24.0～26.0V間。

2、功能設置方法

2.1) 打印設置

＊主畫面下，按“功能”后，再按“＊”，系統進入打印設置畫面，選擇要打印的內容，按與內容對應的數字，讓此內容處于“開”的狀態。若在監控畫面下轉入主畫面，須按“功能”鍵再按“輔助”鍵再進行相關設置。如圖一所示： ?

圖 一

2．2）探測器自動設置

由于回路所接的負載量較大，尤其是探測器的數量較多時，采用手動設置較慢且易出現誤差，采用自動設置目的就是快查使各回路中已正確撥碼的探測器通過通訊的方式自動進入控制器的內存，從而達到對負載的登記作用。

例如：A回路中接30個探測器，B回路中接80個探測器(探測器地址準確)，操作如圖二所示：

圖 二

2．3）探測器手動設置

在某些特定情況下，回路中的探測器設置要求手動設置，而不會影響控制器其它方面的設置，應當先選擇好要設置的區號，然后選擇其對應的狀態。

例1：要將A096號探測器打開即設置在正常監控狀態下，操作如下圖三所示：

圖 三

例2：要在上面畫面的基礎之上，將B104打開即設置在正常監控狀態下。操作如圖四、五所示：

方法一：

圖 四

方法二：

圖 五

注:在設置(查詢)過程中每按兩次“功能”＋ “△”或“▽”區號將向上或下移動一個區,每按一次“功能”＋ “△”或“▽”地址號將向下或上移十

個.

2．4）探測器手動關閉

例如：現將A096號探測器進行關閉。若要關閉其它探測器，則須按探測器手動設置的方法，先找到區號，后進行關閉設置。如圖六所示：

圖 六

2．5）探測器隔離

工程中為了便于調試或維修，須將某些探測器與整個系統隔離，以保證系統正常工作。操作方法如圖七所示：

例1、 將A000號探測器隔離：

圖 七

注：若是區號比較大的，可利用“2.3”節例2中的兩種查找方法：先找到要設置的區號后，按確認鍵選擇狀態，“開”、“隔離”、“關”。

2．6）探測器設置查詢

整個系統的探測器設置完之后，畫面會顯示打開的探測器總數，要想知道具體某一個探測器的狀態可以根據“2.3”例2中兩種方法進行查詢；若要查詢所有在線監控的探測器的區號，在探測器手動設置界面可以直接利用“△”/“▽”鍵進行查詢（圖八），或按“功能”＋“0”再按“△”/“▽”在查詢方法方式下進行查詢（圖九）。

例如：查詢A回路的30個探測器各自的地址號哪些在打開狀態。操作如圖八所示：

圖 八

連續按“▽”鍵，可查找A回路中所有在“開”狀態的探測器，或利用圖九所示方法查詢：

圖 九

2．7）中文地址的編制

LH160火災報警控制器采用六位中文地址顯示，每一位地址可以用漢字也可以用字符或數字來表示，每一個地址的內容均可由四位鍵盤數字組成 ，選定位置后，按照漢字表查找想要輸入的漢字，按四位數字鍵便可在此位置顯示相應的內容。

例1：請給AO05輸入中文地址：總經理辦公室

查漢字表：總：0070 經：3218 理：4074 辦：1081 公：0008 室：0111

圖 十

例2：請給A01a輸出模塊編制中文地址：卷簾門半降：

卷：0188 簾：0189 門：0190 半：0191 降：0192

圖十一

注：當有的漢字輸入錯誤時，可按?！埃！辨I，移動光標至錯誤字位置，然后輸入正確的四位數字，則新輸入的漢字將覆蓋錯誤的漢字。

2．8）輸出模塊開關設置

當回路中有聯動設備時，需要有輸出模塊來聯動聯接，則就要求控制器對輸出模塊進行有關功能的控制。比如：虛擬、取反、脈沖等，實現所有功能的前提是輸出模塊必須在控制器的正常監視狀態下。

設置方法如下：

先將畫面轉至模塊設置，然后選擇要設置的區號，按“；“開關”位置，按“確定”后，在“開關”下方有“＊；例1：將A01a輸出模塊進行開關設置，如圖十二所；圖十二；注：設置畫面中的“開關”狀態下有“＊”時，表示A；例2：將B07b輸出模塊進行開關設置，如圖十三所；圖十三；注：上述操作的兩次“功能”＋“▽”或“△”、一次；或“▽”請參考“2.3”節例2方法二；2．9

--------------------------------------------------------------------------------

先將畫面轉至模塊設置，然后選擇要設置的區號，按“＊”鍵移動光標至

“開關”位置，按“確定”后，在“開關”下方有“＊”指示，表示該區號下的輸出模塊處于控制器的監控。

例1：將A01a輸出模塊進行開關設置，如圖十二所示：

圖十二

注：設置畫面中的“開關”狀態下有“＊”時，表示A01a輸出模塊處于控制器的監控之下，無“＊”表示控制器不對其監控。連續按“確認”鍵，“＊”號交替出現。

例2：將B07b輸出模塊進行開關設置，如圖十三所示：

圖十三

注：上述操作的兩次“功能”＋“▽”或“△”、一次“功能”＋“△”

或“▽”請參考“2.3”節例2方法二。或者先將光標移至“區號”位置，再采用其方法一的步驟輸入“2”、“0”、“7”、“1”，再將光標移至“開關”狀態，按“確定”。雙動模塊的設置與單動設置一樣。

2．9）輸出模塊隔離

為了調試和維修時不影響正常監控，可以暫時將輸出模塊進行隔離，被隔離的輸出模塊不執行對其的指令，也不返回其狀態信息。

方法：在輸出模塊的設置畫面下，先利用“功能”＋“▽”或“△”鍵選中要隔離的區號，再將光標移至“隔離”位置，按“確定”鍵后，在“隔離”下出現“＊”后，表示該區號的輸出模塊被隔離。

例如：將A01a輸出模塊隔離，如圖十四所示：

圖十四

2．10）輸出模塊取反

輸出模塊取反功能是針對輸出模塊的回答而設計的，由于工程中情況千變?nèi)f化，在輸出模塊不動作時，也可能是有被控設備有回答信號,為此讓控制器不受此回答信號影響，先將其取反。即有回答認為無回答，無回答認為有回答，等到正常時再將其恢復。便于工程調試。

2．11）輸出模塊虛擬

輸出模塊虛擬功能是為了彌補單個邏輯設置畫面不夠用的不足而設計的，當某一個輸出模塊的啟動邏輯過長時，可以任意虛擬一個輸出模塊，將部分邏輯寫入其中，當另外模塊用到此邏輯時，便可用被虛擬輸出模塊的區號來代替，而虛擬模塊本身沒有實際意義，即不會報故障或動作。（具體設置方法見“輸出模塊虛擬邏輯設置”）

2．12）輸出模塊脈沖

脈沖功能是在輸出模塊動作后，約3秒左右，輸出模塊停止動作以節約系統24V供電電源，主要在脫扣切電時使用。

具體設置方法請參照“輸出模塊隔離”的設置方法，先將光標移至“脈沖”，后按“確定”。

2．13）輸出模塊自動功能設置

自動功能是指示該輸出模塊所控制外設的啟動方法，即手動或自動。若“自動”下有“＊”表示該輸出模塊滿足邏輯后，能自動將外部設備啟動;若“自動”下無“＊”

表示該輸出模塊滿足邏輯后，只會在監控畫面下有“請求”，切想啟動所控制的外部設備，必須手動啟動。

第8/24頁

圖十五

表示A回路工1號探測器報火警則模塊A01a啟動（a表示模塊動作1）。 方法：上面的步驟已經把TA002啟動邏輯寫入到A01a輸出模塊中。

若想將邏輯取消一個字符，只要將光標移到要取消的字符所在位置，按“取消”，則光標位置上的一個字符消失，如圖十六所示：

圖十六

若想將此輸出模塊的所有邏輯均取消，除了可以按照上面方法一一取消外，也可以按“功能”＋“取消”將該邏輯全部取消。（小心使用）

例如：把TA002的邏輯全部取消，如圖十七所示：

圖十七

②與邏輯

與邏輯是表示其所有項都滿足才能使聯動設備動作，為了增加輸出設備動作的可靠性，所以在編程時需要用與邏輯。

例如：在模塊MA01a下輸入： TA000＊TA001

表示模塊MA01a的啟動邏輯是A區000號各與001號相與，即000號和001號均報火警后模塊MA01a便可動作。輸入方法跟上例一樣。

③或邏輯

或邏輯是表示其中任一項滿足要求即能使聯動設備動作。

例如：在模塊MA02a下輸入：TA002+TA003

表示模塊MA02a的啟動邏輯是A區002號和003號相或，即002號和003號其中一個報火警后模塊MA02a便可動作。

④與或邏輯

與或邏輯是邏輯與和邏輯或的綜合，可根據具體情況編程。

例如：在模塊MA03a下輸入：TA001＊TA002＋TA003或（TA001＊TA002）＋TA003

表示A回路的003號探測器報火警或者A回路的001號和002號探測器均報火警兩種情況均能使模塊MA03a啟動。

注意：上面與、或邏輯沒有優先級別，如想使用某個邏輯優先，可加小括號進行。

例：在模塊MA03a下輸入： TA001＊（TA002＋TA003）或（TA001＋TA002）＊（TA002＋TA003）

上面兩個邏輯均表示：當A回路的001探測器報火警并且A回路的002號、003號探測器有一個報火警便能使模塊MA03a啟動。

⑤任意邏輯

當工程中需要某些報警點中任意一個報警，聯動設備就動作時，便可使用任意邏輯。 格式如下：

例如：在模塊MA02a下輸入：[TA000~TA127]1表示A回路000號到A回路127號任意1個探測器報火警可使MA02a模塊動作。
